Roundtest | 圓度/圓柱度形狀測量?jī)x

文章出處：行業資訊 責任編輯：東莞市建喬儀器設備有限公司 發表時間：2021-08-28
　　

?對于旋轉的零部件而言，最需要急切解決的問題就是如何評估他們真實的圓“型”。今天為您介紹測量評價圓度幾何公差的圓度/圓柱度形狀測量?jī)x。

圖片

圓度測量?jī)x從小型到臺式，從手動到CNC自動等多款產品，用戶可根據工件的測量需求，選擇最優的測量?jī)x器。


01

小型圓度測量?jī)x

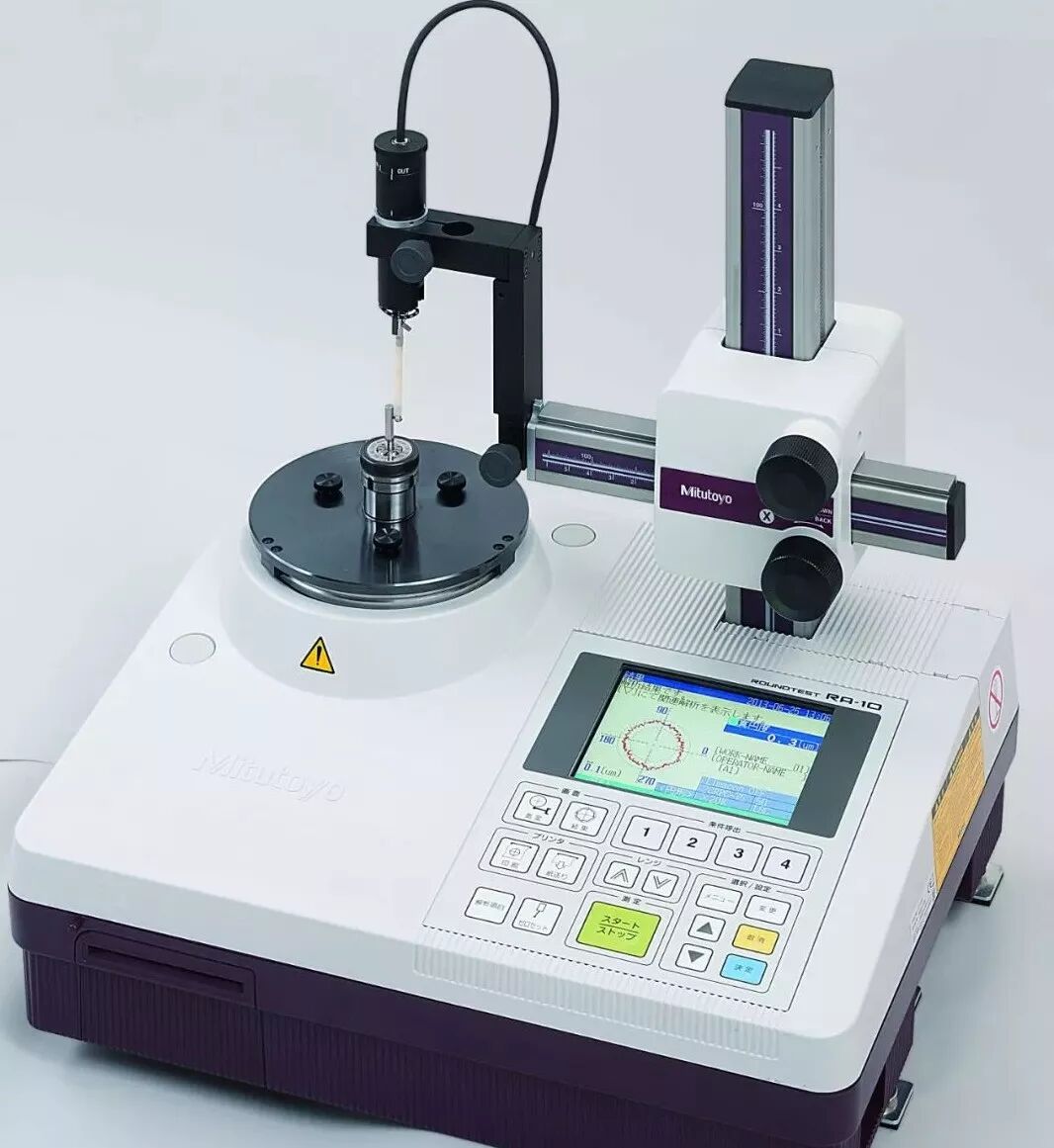

首先推薦的圓度測量?jī)x是一款小型機RA-10，配置的大尺寸彩色LCD屏幕，便于查看測量結果。同時搭載高級熱敏打印機，操作簡便，屬于高性價比的機型。

RA-10
小型圓度測量?jī)x


圖片

※ 易于操作，控制面板的按鍵布局直觀。
※ 配有大尺寸LCD屏幕，便于查看測量結果和數據圖表。

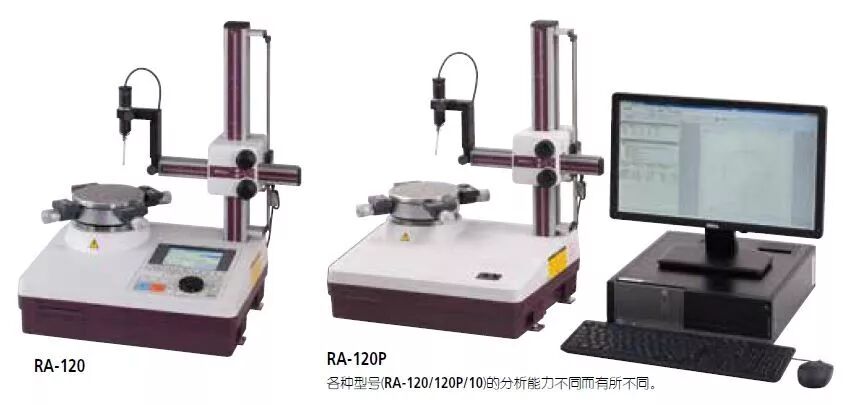

而對于生產線車間使用的圓度儀，則推薦使用小型圓度儀RA-120/120P，小巧輕便，操作簡單，備受用戶歡迎。

RA-120/120P
小型圓度測量?jī)x


圖片

※ 具有D.A.T.（數字調整臺）功能，支持調心·調水平操作，減少初步設置的時間，提高工作效率。
※ 配有多功能分析軟件ROUNDPAK，豐富的分析功能對應多種工件的測量，大大提升了測量能力。


以上兩款小型圓度測量?jī)x，三豐公司提供免費的通訊程序，支持將測量結果生成A4紙報告書，保存及打印。您可以根據點擊閱讀下文的下載方法，在三豐官網下載哦。

圖片【免費軟件丨粗糙度/圓度通訊軟件免費下載】


圖片


隨著復雜、精密加工件的測量需求的多樣化，對圓度幾何公差的測量需求也隨之變高。搭載專業的ROUNDPAK軟件，可以大幅增強數據處理功能。

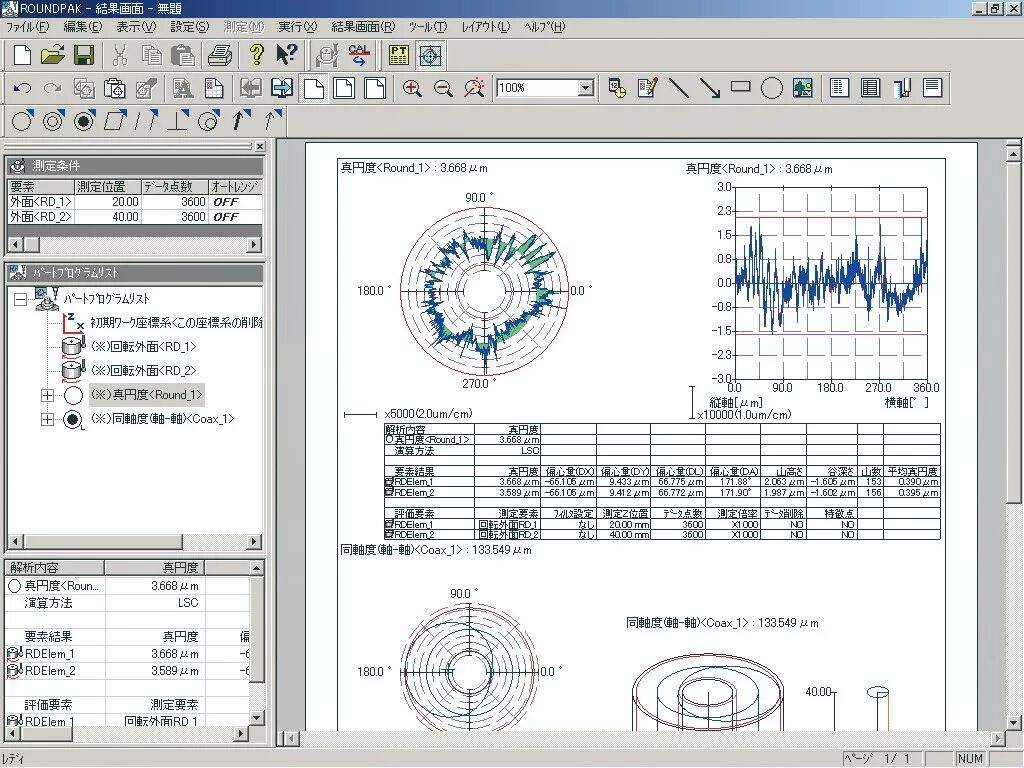

ROUNDPAK分析軟件

圖片


（ROUNDPAK分析軟件界面示例）
圖片

02

圓度/圓柱度測量系統

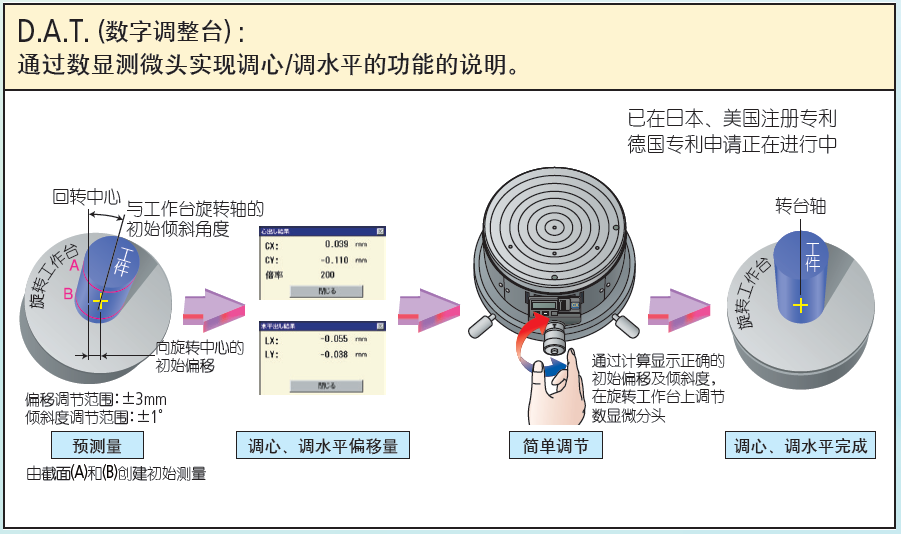

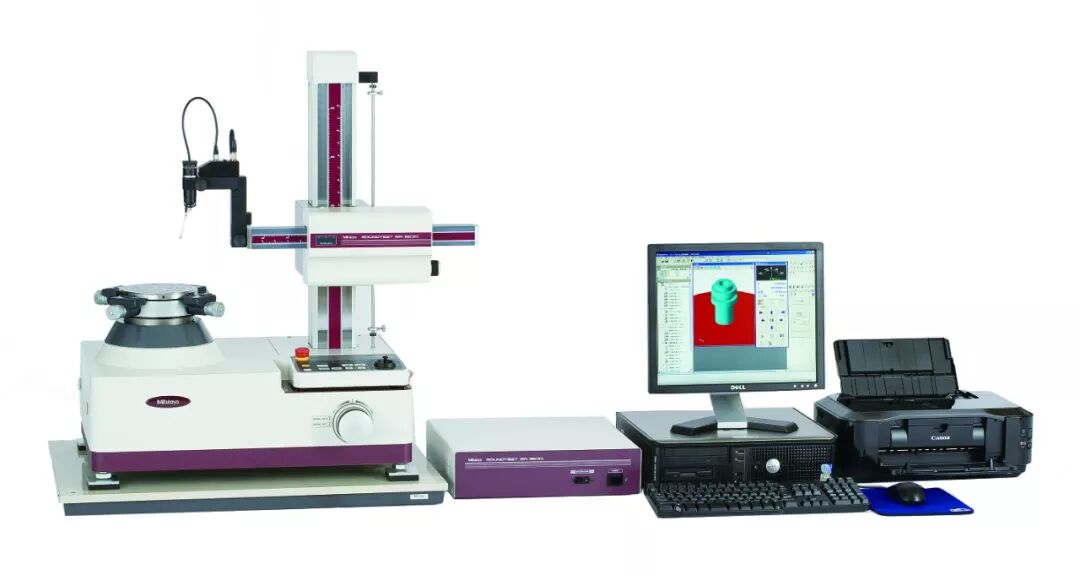

相比手動型，RA-1600是一款可進行圓柱度分析的電動驅動型測量?jī)x，標配D.A.T.（數字調整臺）縮短了手動設置時間，可大幅提升測量效率。

圖片

D.A.T.（數字調整臺）示意圖

圖片

RA-1600
圓度/圓柱度形狀測量系統


圖片

※ 標配的D.A.T.調心調水平，縮短手動設置的時間。
※ 檢出器Z軸方向標配防破壞性碰撞功能的裝置。
※ 檢出器內可安裝滑動裝置（選件），可實現深孔厚壁工件的測量。
圖片

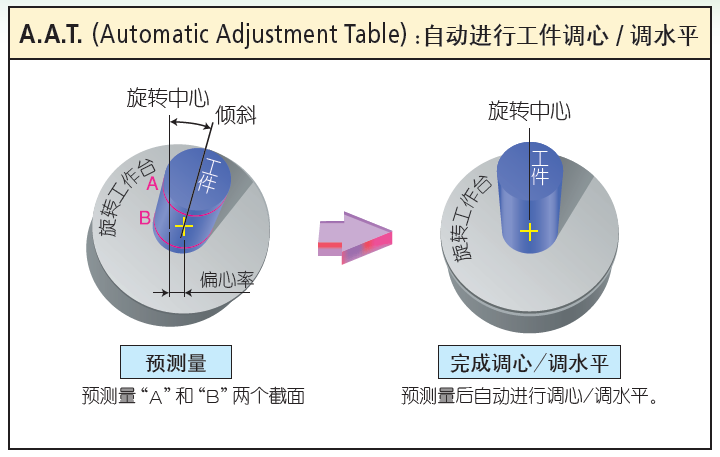

為了提升工作效率，進一步縮短調心/調水平的時間，可選擇搭載A.A.T.（自動調整臺）的機型。

圖片
A.A.T.（自動調整臺）示意圖

圖片

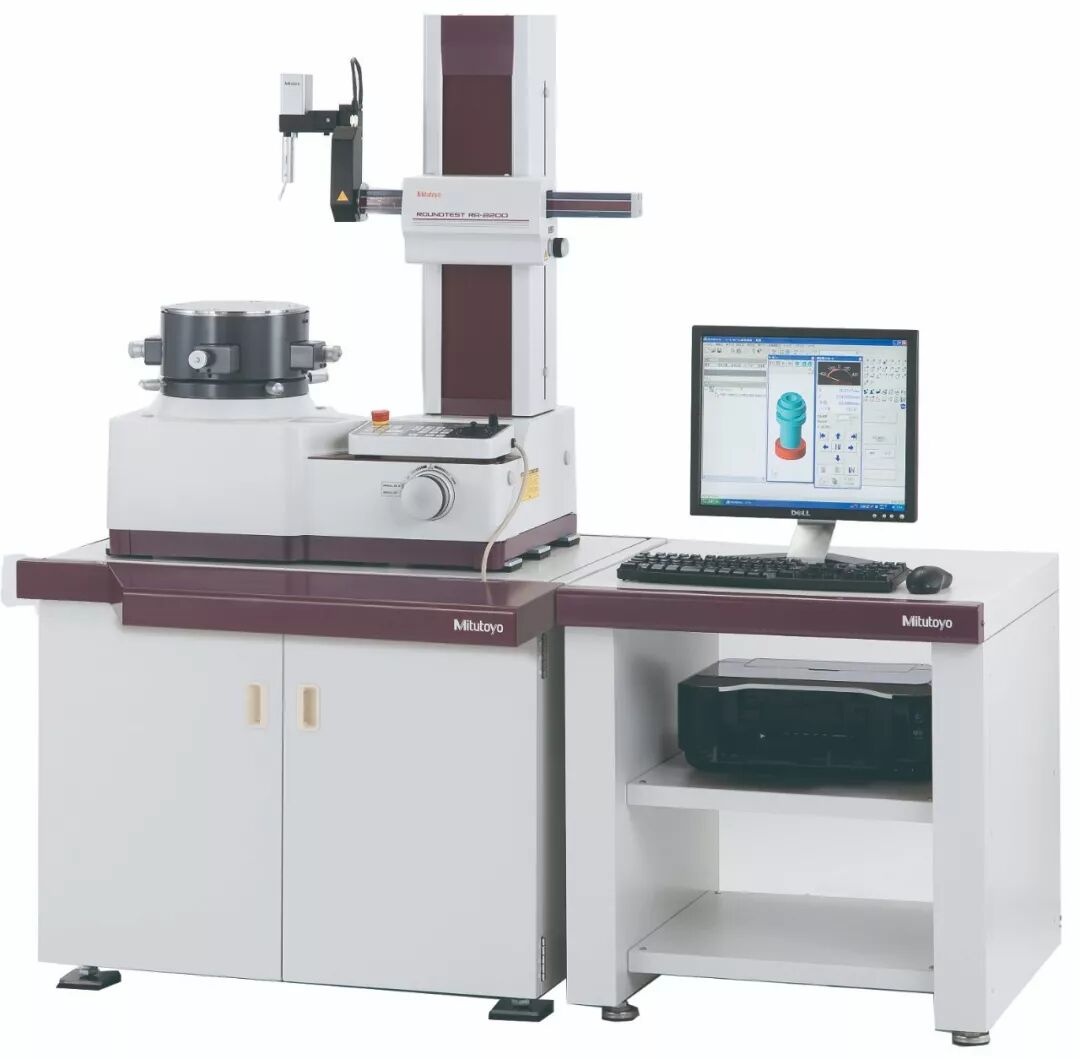

RA-2200系列
圓度/圓柱度形狀測量系統


圖片

※ 旋轉工作臺最大承重達30kg，最大測量直徑達φ256mm。
※ 內/外徑連續測量（內徑達φ50mm）。

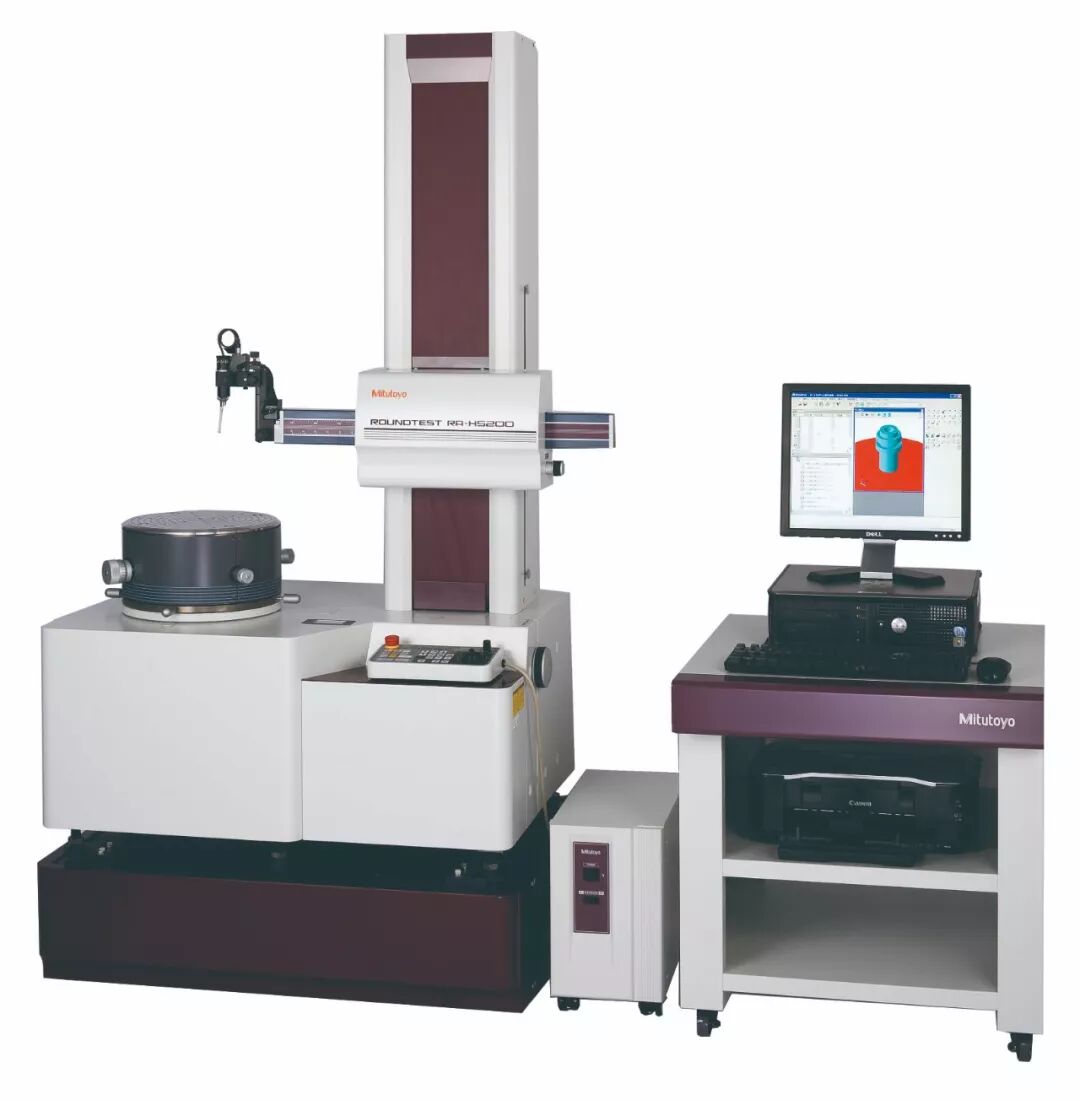

RA-H5200系列
圓度/圓柱度形狀測量系統


圖片

※ 旋轉工作臺最大承重達80kg，測量最大直徑達φ356mm。
※ 標準配置高剛性基座和高性能減振臺，保證高精度。
※ 內外徑連續測量（內徑達φ50mm）。


圖片

03

CNC圓度/圓柱度測量系統

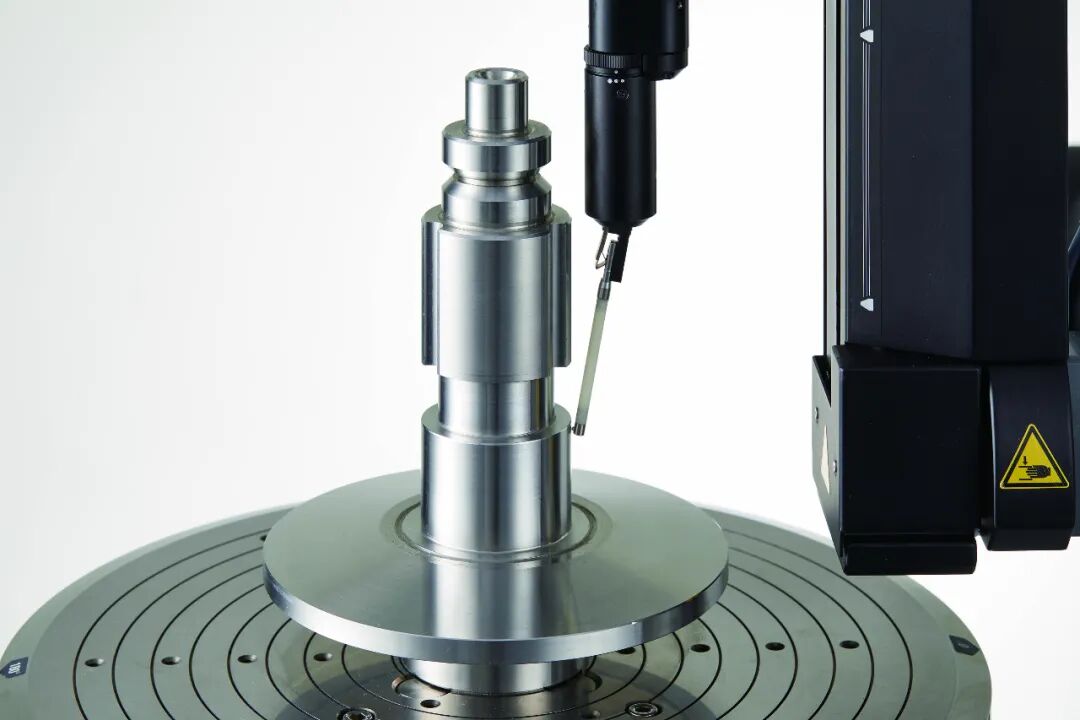

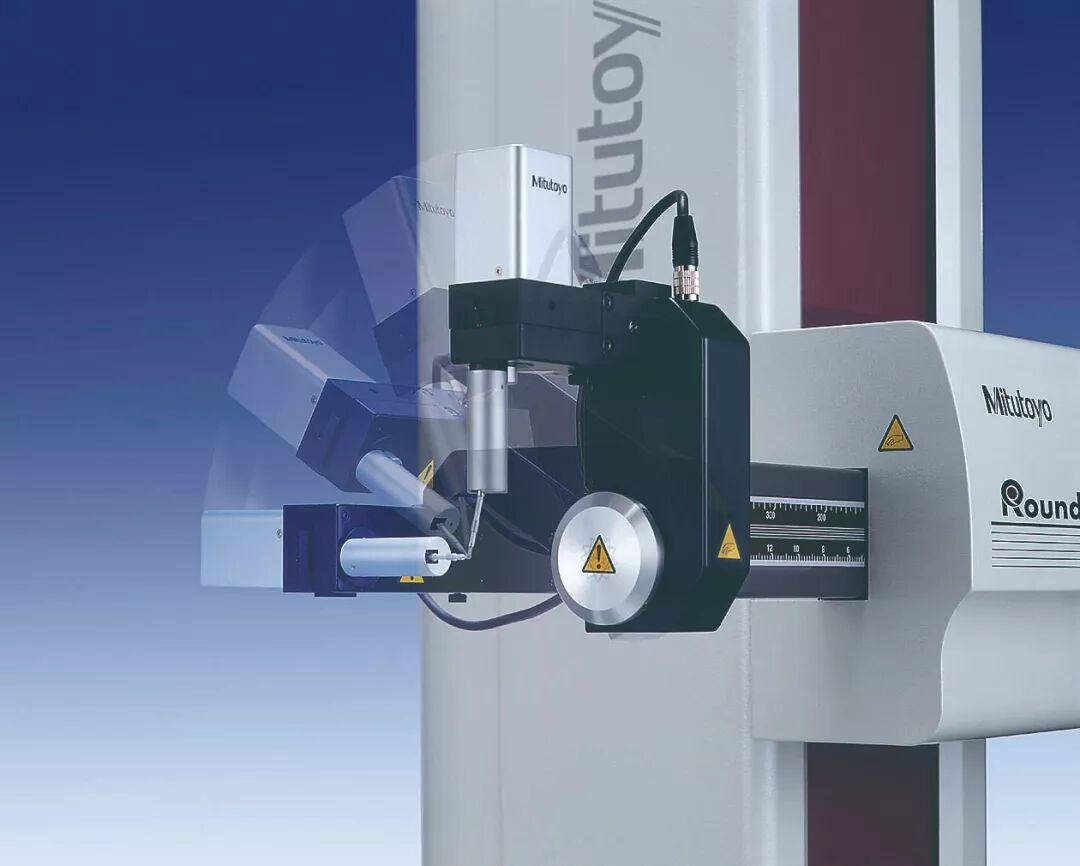

要求高精度測量、全面提高測量效率、實現多功能檢測，可以選擇CNC圓度/圓柱度形狀測量機。通過自動切換檢出器的方向，可實現連續測量，大幅度提高生產效率，并可以安裝粗糙度檢出器等選件，進行表面粗糙度測量等，實現一機多用。
圖片
圖片


RA-2200 CNC
圓度/圓柱度形狀測量系統


圖片

※ 高精度旋轉工作臺：

（徑向：0.02+3.5H/10000μm，軸向：0.02+3.5X/10000μm）。

※ 在0-270°的范圍內以1°增量旋轉，支持對多種要素組合連續測量。
※ 定位傳感器實現CNC高精度自動測量。

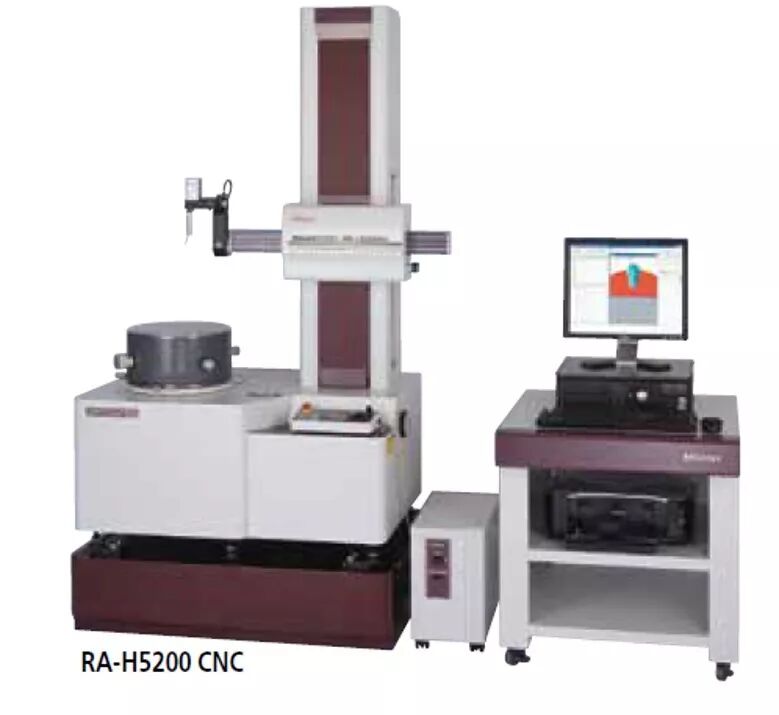

RA-H5200 CNC
圓度/圓柱度形狀測量系統


圖片

※ 旋轉工作臺的高旋轉精度：
（徑向：0.02+3.5H/10000μm，軸向：0.02+3.5X/10000μm）。

※ 搭載強大的分析軟件，可進行X軸跟蹤測量、螺旋測量解析、內外徑測量等。


大型的、沉重的圓柱形工件的測量一直是個難題，RA-6000CNC系列的承重高達350kg，同時具有超高的旋轉精度，不論是圓度、圓柱度的平面度等都可以輕松實現高精度測量。

RA-H6000 CNC
圓度/圓柱度形狀測量系統


圖片

※ 旋轉工作臺最大測量直徑達φ880mm，最大承重達350kg。
※ 配置測量機床主軸深孔內側的深孔測量裝置（可定制）。



04

形狀測量一體機

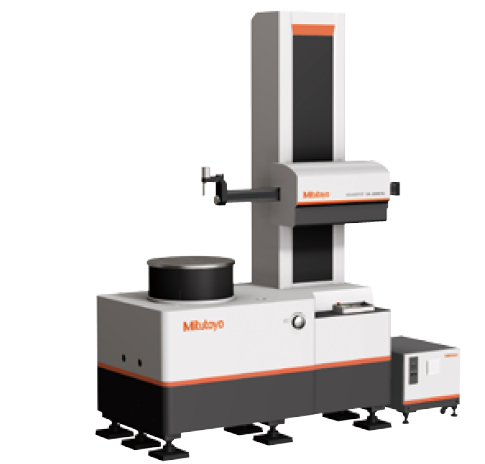

通常，測量表面粗糙度、輪廓和圓度需要多種測量?jī)x器和設置才能完成，現在，三豐公司新推出了形狀測量一體機——ROUNDTRACER EXTREME，靈活性更強，精度更高，速度更快，1臺機器勝任3種測量。
Roundtracer Extreme
形狀測量一體機
