測量Tips | 輪廓測量?jī)x篇

文章出處:行業資訊 責任編輯:東莞市建喬儀器設備有限公司 發表時間:2021-08-28

?【簡便】【準確】【快速】測量是三豐輪廓測量?jī)x的特點所在,搭載強大的分析軟件大大的提升著測量效率。而在追求簡易快速操作的當下,掌握更多的輪廓測量Tips,可以讓您的測量變得事半功倍。



圖片

追蹤角度

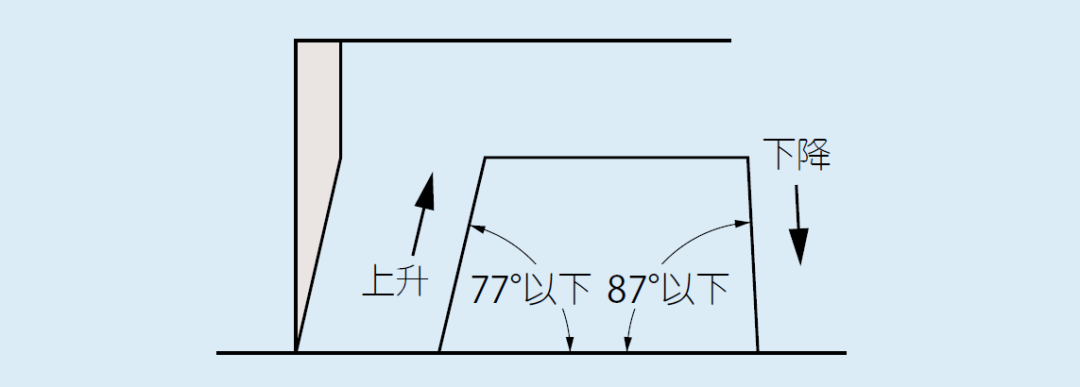

追蹤角度是指相對測針的進給方向,測針可以沿測量物的形狀上升或下降的極限角度。如下圖,測針尖端角度為12o的單切面測針(上圖)時,上升角度為77o,下降角度為87o。
但如果是圓錐形測針(錐角30o)的話,追蹤角度則會變小,表面上看雖然是77o以下,但受上行斜面表面粗糙度的影響,會部分存在77o以上的斜面,測力也會受到影響。
圖片

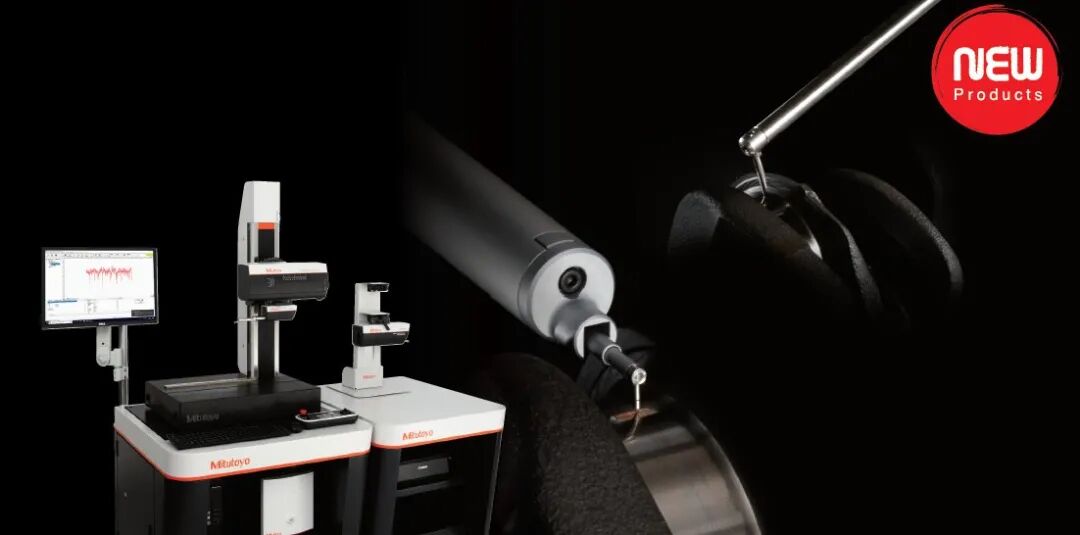

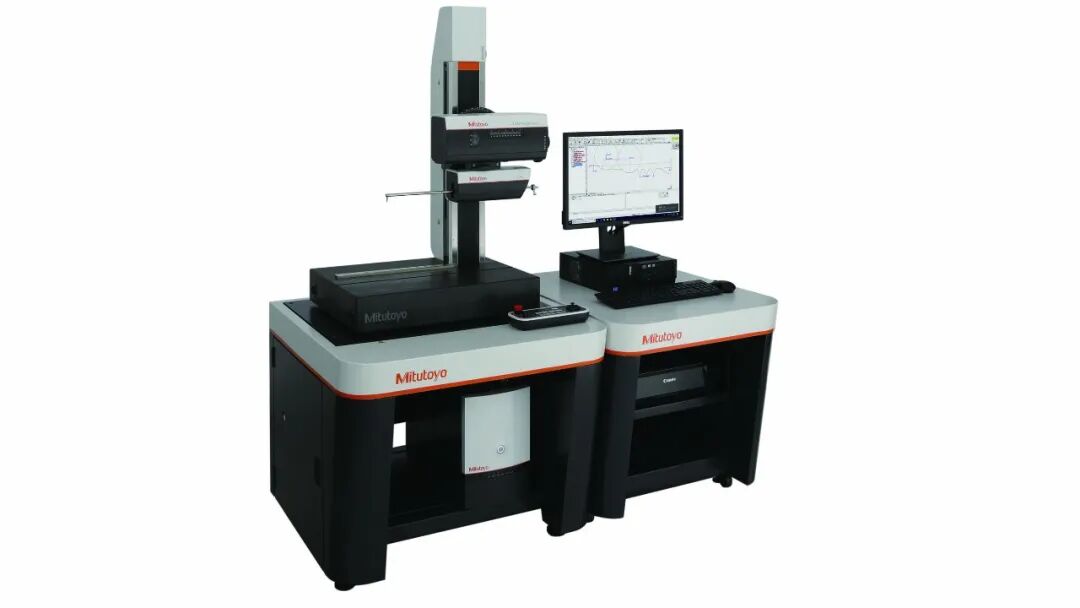

三豐輪廓測量機FTA-C3000/C4000系列搭載同樣類型的測針(SPH-71:頂端角度為12o測針)可跟蹤最大77o的上坡和最大83o的下坡。

測

機


圖片

圖片




圖片

圓弧運動·直線運動

隨著測針上下動作,描繪針尖劃出的軌跡,有圓弧和直線兩種方式。
做直線運動時,機械構造復雜,做圓弧運動時,如果測針的上下移動量較大,會由于圓弧形變(δ)而導致記錄圖形出現偏差(參考下圖)。



圖片

測量針尖半徑補償

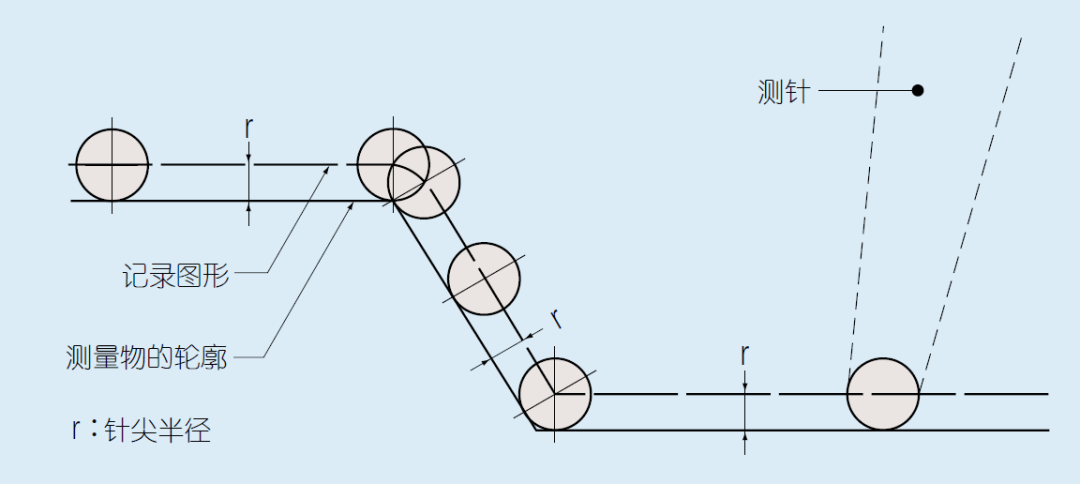

根據測針的頂端半徑(0.025mm),記錄圖形是在測量物表面上滾動的球心軌跡。通過對這一測針的針尖半徑進行數據處理上的補償,可以得到精確的測量值和形狀記錄。
圖片



圖片

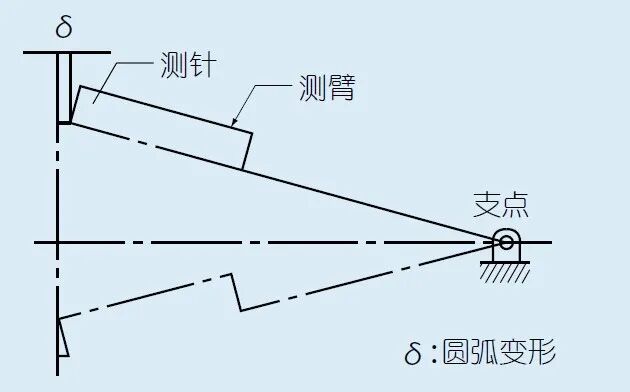

圓弧形變

測針做圓弧運動時,會在記錄圖形的X軸方向上出現變形導致產生偏差。作為補償圓弧變形的手段有:

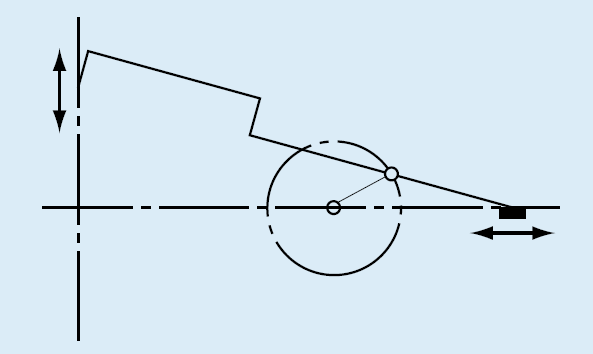

①機械補償方法
圖片



②電子補償方法
圖片


③通過軟件演算的補償方法

在對上下方向上移動量較大的測量物進行高精度測量時,需要通過軟件演算來補償圓弧變形。


圖片

 Z軸檢測方式

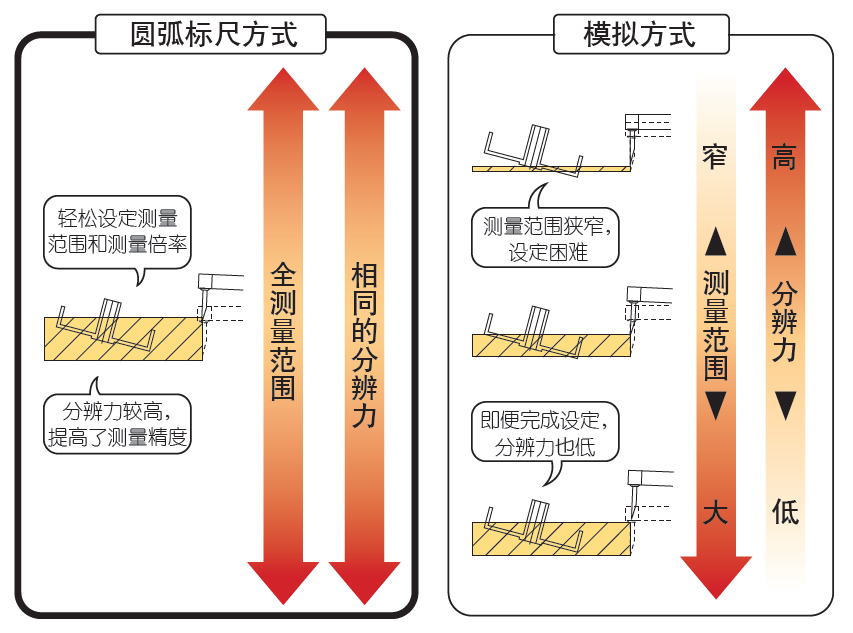

X軸驅動檢測一般使用數字光柵尺進行檢測。Z軸檢測方式有模擬方式(差動變壓器)和數字光柵尺方式兩種。
模擬方式會因?yàn)闇y(cè)量倍率和測量范圍出現Z軸分辨力的變化。數字光柵尺則遵循光柵尺的分辨力。一般來說,數字光柵尺的方式精度較高。
圖片




圖片

  精度

X和Z1軸的檢出器都配置了標尺,因此以每個軸的指示精度表示,而不是百分比精度表示。

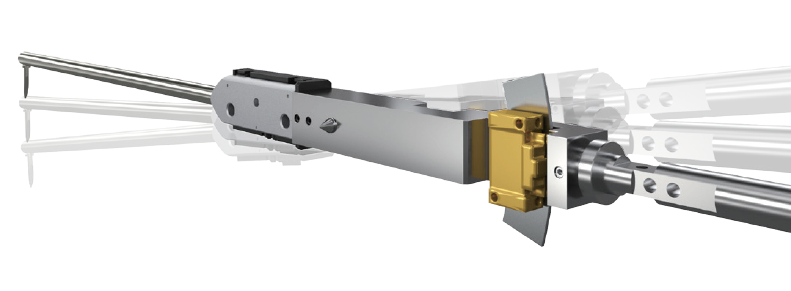

圖片搭載高精度數字圓弧柵尺,

測臂不在水平位置也可實現高精度測量



圖片

 安全裝置

由于輪廓形狀的斜面角度大或者有毛刺存在,測針針尖出現超負荷時,為了防止測針損傷,儀器會自動停止運轉,并發出蜂鳴警報。一般情況下,按進給方向(X軸方向)的負荷和上下方向(Z軸方向)的負荷分別裝備。



圖片

 輪廓形狀分析方法

完成測量操作后,可以選擇以下兩種方法進行輪廓的形狀分析:數據處理裝置和解析程序。
實時輸入數據處理系統和一個專門的程序使用鼠標或鍵盤進行分析,從而完成輪廓測量。角度、半徑、步驟、間距和等會用數值直接顯示進來。另外還可以輕松地結合坐標系進行解析。記錄圖形經測針半徑補償后繪圖器和激光打印機輸出。

圖片

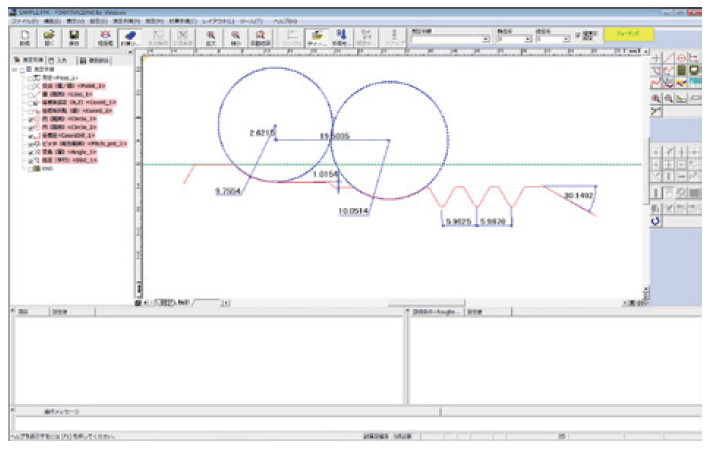

FORMTRACEPAK軟件分析輪廓



圖片

 與設計值的比對

與其說對圖形顯示的尺寸的解析,不如說是作為“形狀”與設計數據的比較并顯示和記錄其偏差。另外,將基準測量物轉變成設計的數據與測量數據進行比較。尤其當這一部分的形狀影響商品性能的時候,或由于與組合部件的關系產生影響時使用較多。


圖片

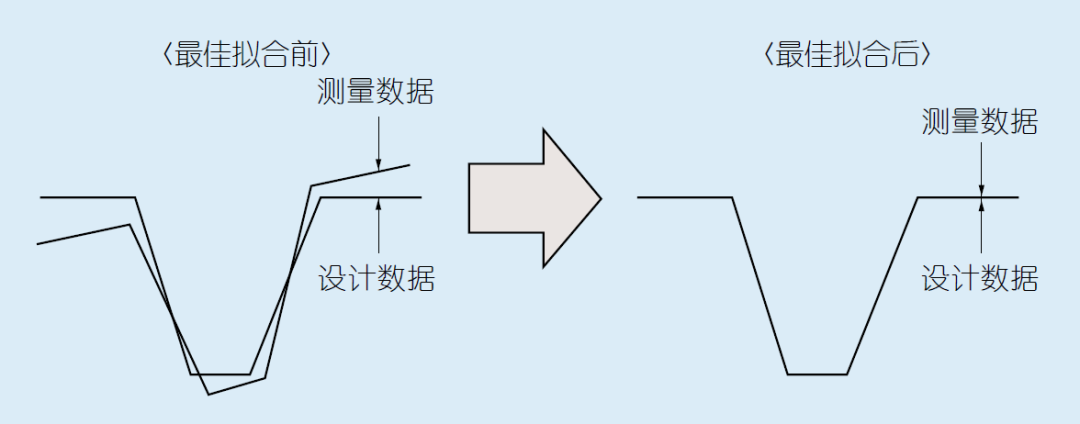

 最佳擬合

當被測量的輪廓形狀數據有標準時,要根據基準進行設計值的檢驗。沒有基準或只檢驗形狀時,可以用設計數據與測量數據進行擬合。

圖片

擬合從兩組數據來求偏差量,求二次方的和為最小值的坐標系,使測量數據與設計數據重合。


圖片

 數據合成

由于測針追蹤角度的限制,把之前分隔開幾個部分測量、評價的形狀合并成為一個接近完整的圖形功能。也可以顯示實際形狀的圖形以及各種解析。

圖片



圖片


Contracer

輪廓測量?jī)x


輪廓測量?jī)x是測量各種機械零件形狀的精密設備,可測量各類工件,廣泛應用于機械加工、電機、汽車、精密五金工具、刀具模具等各種行業。

圖片

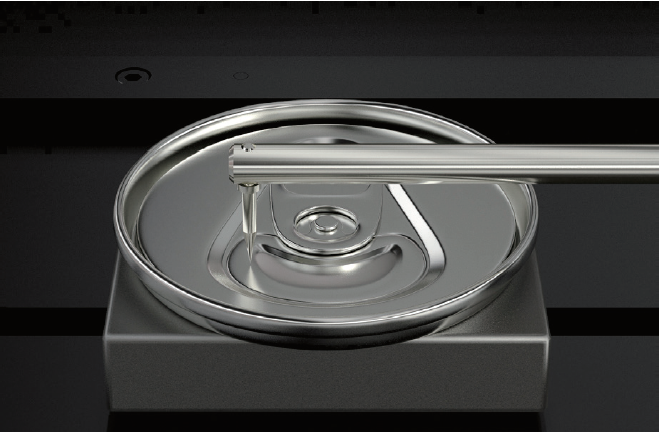

易拉罐罐蓋槽

圖片

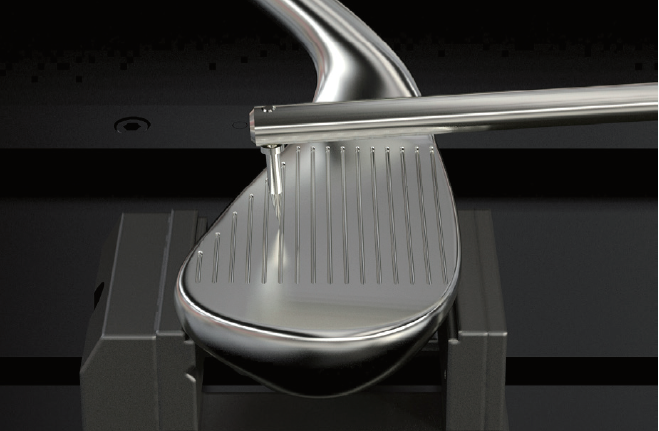

高爾夫球桿表面槽

圖片

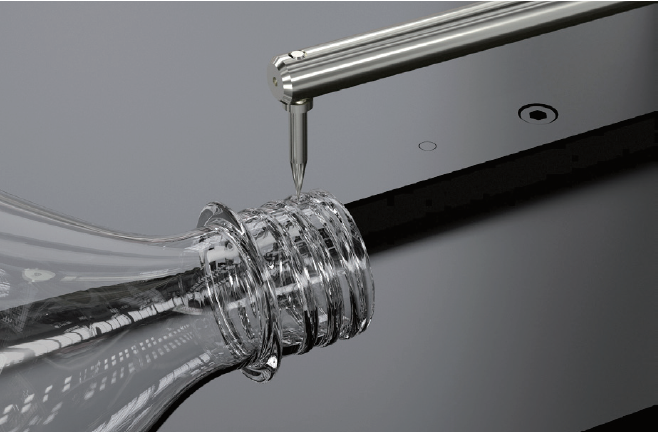

塑料瓶瓶口螺紋

圖片

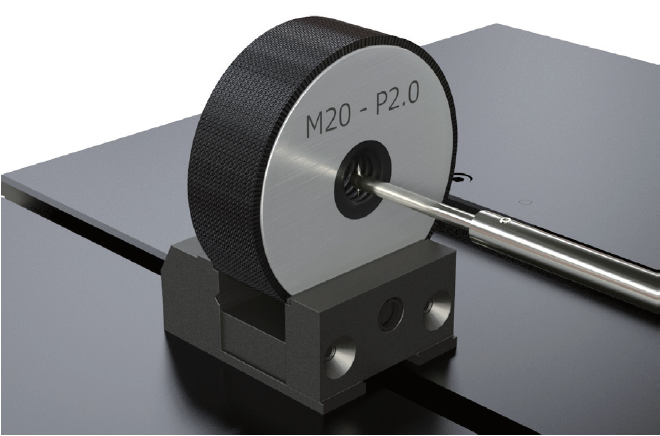

螺紋塞規及環規


圖片


形狀測量機Avant系列更多功能介紹,請點擊下圖閱讀:
